แตกรุ่นย่อยรถถัง T-90

หลังจากที่ใด้แตกรุ่น M-1 Abrams ไปแล้วคราวนี้เราจะมาแตกรุ่น T-90 กันบ้างดีกว่า

  T-90 เป็นรถถังหลักยุค 3 ที่ทันสมัยที่สุดในประจำการของกองทัพรัสเซีย โดยมันถูกพัฒนาจากพื้นฐานของ T-72 BM กลายเป็น T-72 BU และได้ทำการรีแบรด์ โดยรถถัง T-90 จะได้รับการติดตั้งปืนหลักใหม่ เครื่องยนต์ใหม่ รวมถึง ระบบอำนวยการรบที่ยกมาจาก T-80 และป้อมปืนและเกราะ ERA ใหม่ และ ระบบ รบกวนสัญญาณจรวดนำวิถีอินฟาเรดแบบ Shtora เอาเป็นว่าไปดูกันเลยดีกว่า


1. T-90 object 188 เป็นรุ่นแรกๆของ T-90 โดยยังไช้เครื่องยนต์ V-84MS 840 แรงม้า ระบบอำนวยการรบที่ยกมาจาก T-80 ล้วนๆ

2. T-90K เป็น T-90 รุ่นบัญชาการ โดยรุ่นนี้จะติดวิทยุ R-163-50K และระบบนำทาง TNA-4-3


3. T-90A อันนี้เป็นตัวผลิตสำหรับกองทัพรัสเซีย โดยจะติดตั้งเครื่องยนต์ใหม่ V-92S2 และเพื่มความหนาเกราะป้อมด้านหน้าเป็น 950 มิลลิเมตร รวมถึงปรับปรุงระบบอำนวยการรบบางอย่างเช่นกล้องผบ.
T01-K04  กล้องเล็งกลางคืน Buran-M กล้องสร้างภาพความร้อนแบบ ESSA ในปี 2006 > T-90A <

4. T-90AK เป็น T-90K รุ่นเข้าประจำการของกองทัพรัสเซีย

5. T-90S รุ่นส่งออก โดยรุ่น S บางคันจะมี Shtora บางคันจะไม่มี โดยรุ่น S สามารถปรับเปลี่ยนอุปกรณ์บางอย่างได้ตามความต้องการของประเทศลูกค้า

6. T-90SK รุ่นส่งออกของ T-90K/AK (ในรูป 1 ใน 3 คันนั้นจะมีรุ่น SK อยู่ซึ่งผมก็ดูไม่ออกเหมือนกัน)

7. T-90S Bhishma รุ่นของอินเดียโดยอินเดียจะทำการประกอบเอง


8. T-90SA รุ่นของแอลจีเรีย
                                                                         ???
9. T-90 SKA รุ่นบัญชาการ ของ รุ่น SA

10. T-90MS/AM รุ่นพัฒนาต่อจาก T-90S โดยจะติดตั้งเกราะเสริมใหม่ (RELIKT) เครื่องยนต์ใหม่
(V-92S2F) กำลัง 1130 แรงม้าระบบควบคุมการยิง Kalina รีโมต์ปืนกล UTD T05BV-1 กล้องพลปืน Sosna-U และอื่นๆ (รุ่นนี้ทำขาย)

cr. defence-blog.com

11. T-90M รุ่นนี้ถือว่าท็อปที่สุดในบรรดา T-90 แล้วครับ โดย T-90 รุ่นนี้พัฒนามาจาก T-90A โดยทำการติดตั้ง เกราะเสริมปฎิกิริยา RELIKT แบบใหม่เพื่อแทน Kontakt-5 ที่เริ่มล้าสมัยแล้ว ตะแกรงกันซอกคอ(ป้อม) เกราะข้าง รวมถึงอาจจะติดตั้งระบบอำนวยการรบแบบเดียวกับ T-90MS เช่น ระบบควบคุมการยิง Kalina รีโมต์ปืนกล UTD T05BV-1 กล้องพลปืน Sosna-U และอื่นๆ และรุ่นนี้จะติดตั้งเครื่องยนต์รุ่นใหม่ กำลัง 1300 แรงม้า
(ระวังอย่างงจำสลับกับ T-90MS นะครับ)

                                             รถช่วยรบที่พัฒนาบนพื้นฐานของ T-90 และอื่นๆ

12. MTU-90 รถถังวางสะพาน

13. IMR-3 รถรบทหารช่าง

14. BMR-3 รถถังทำลายทุ่นระเบิด คือ T-90 ถอดปืนออก แล้วเสมิมเกราะและติดตั้งที่ทับทุ่นระเบิดเข้าไป

15. BREM-1M รถกู้ซ่อมยานเกราะ

by deen 404
>>https://www.facebook.com/weaponwar404/<<

BTR-4

ยานเกราะล้อยาง BTR-4 แห่งยูเครน

ในรูปเป็น BTR-4 ใส่ป้อมแบบ GROM Module

ประเทศ ยูเครน
ลูกเรือ 3+9 นาย +7 ในบางรุ่น
ขนาด/น้ำหนัก
น้ำหนัก 17.5 (รุ่นปกติยังไม่ไส่ป้อม หนักมากสุดไม่เกิน 25 ตัน)
ความยาว 7.65 เมตร
ความกว้าง 2.90 เมตร
ความสูง 2.86 เมตร
เครื่องยนต์/ความคล่องแคล่ว
เครื่องยนต์ 3TD กำลัง 489 แรงม้า หรือ เครื่อง DEUTZ-EURO III 598 แรงม้า
ข้ามสิ่งกีดขวาง 0.5 เมตร
ความเร็วสูงสุดบนน้ำ 10 กิโลเมตรต่อชั่วโมง
ความเร็วสูงสุด 110 กิโลเมตรต่อชั่วโมง
พิสัย 690 กิโลเมตร
ระบบอาวุธ (รูปประกอบอยู่บนคำอธิบายอยู่ล่าง)


1. ปืนกล 7.62 1กระบอกในรุ่นปกติ

ในรูปเป็น BTR-4 ใส่ป้อมแบบ GROM Modules

2. ป้อมปืน GROM Modules ประกอบไปด้วย ปืนใหญ่อัตโนมัติ ZTM-2 30มม. 1กระบอก ปืนกลร่วมแกน PKT-7.62 1 กระบอก เครื่องยิงลูกระเบิดอัตโนมัติ AG-17  30มม.จรวดต่อสู้รถถัง/ยานเกราะ 9P135M Konkurs 4นัด กล้องเล็งแบบ PNK-4S ท่อยิงระเบิดควันขนาด 81 มม. จำนวน 8 ท่อ

ป้อม KBA-105 SHKVAL

3. ป้อมปืน KBA-105 SHKVAL ประกอบไปด้วย ปืนใหญ่อัตโนมัติ 2A72 30มม. 1 กระบอก ปืนกลร่วมแกน PKT-7.62 1 กระบอก  เครื่องยิงลูกระเบิดอัตโนมัติ KBA-117 30 มม. จรวดต่อสู้รถถัง/ยานเกราะ Barrier 2 นัด ท่อยิงระเบิดควันขนาด 81 มม. จำนวน 6 ท่อยิง

 BTR-4 ติดป้อม BM-7 Parus

4. ป้อมปืน BM-7 Parus ประกอบด้วย ปืนใหญ่อัตโนมัติ ZTM-1 30 มม. กระบอก ปืนกลร่วมแกน
PKT-7.62  1 กระบอก เครื่องยิงลูกระเบิดอัตโนมัติ KBA-117 30 มม. จรวดต่อสู้รถถัง/ยานเกราะ Barrier 2 นัด ท่อยิงระเบิดควันขนาด 81 มม. จำนวน 6 ท่อ

BTR-4 ติดป้อม BAU-23-2

5. ป้อมปืน BAU-23-2 ประกอบด้วย ปืนใหญ่อัตโนมัติ 2A7M 23 มม. ลำกล้องคู่ ปืนกลร่วมแกน PKT-7.62  1 กระบอก ท่อยิงระเบิดควันขนาด 81 มม. จำนวน 6 ท่อยิง

 แหล่งข้อมูล Wikipedia/BTR-4 KMDB/BTR-4 ВікіпедіЯ/БТР-4 ВикипeдиЯ/БТР-4

 by deen 404

 >>https://www.facebook.com/weaponwar404/<<

มาแตกรุ่นย่อยเจ้า M1 Abrams กันเถอะ

หลังจากที่เคยเอาข้อมูลอาวุธต่างๆมาให้ดูกันแล้ว วันนี้เรามาแตกรุ่นต่างๆของเจ้า M-1 Abrams กันดีกว่า

  M-1 Abrams เป็นรถถังหลักยุค3 ของกองทัพบกสหรัฐอเมริกา โดยชื่อ Abrams มาจากชื่อของนายพล เครกตัน เอบรามส์ ผบ.สส. และ ผบ.กองทัพสหรัฐในช่วง สงครามเวียดนาม โดย M-1 เป็นรถถัง ที่ขึ้นชื่อในเรื่อง เครื่องยนต์แก็ซเทอร์ไบน์ อันทรงพลัง (กินน้ำมันโครต)  โดย M-1 ถูกนำเข้าประจำการเมื่อปี 1980 เพื่อนำมาทดแทน รถถังหลัก M-60  โดยในปัจจุบัน M-1 ถูกประจำการมากถึง 7 ประเทศ และยังได้เข้าร่วมสงครามและการปฎิวัติมากมาย เอาล่ะครับไปดูกันเลยดีกว่า

1. XM-1 FSED  เป็นคันต้นแบบก่อนการผลิตจริง โดยสร้างขึ้นในปี 1977-1978  โดยมีทั้งหมด 11 คัน โดยไช้รหัสว่า PV (pilot vehicle) ยานพหะนะนักบิน

2. M-1 Abrams เป็นรุ่นแรกที่ผลิต โดยเริ่มผลิตในปี 1979-1985 โดย 100 คันแรกจะถูกตั้งชื่อว่า XM-1

3.M-1 IP รุ่นนี้ถูกสร้างขึ้นในปี 1984 ก่อนที่จะมีการสร้าง M1A1 ไม่นานนัก โดยรุ่นนี้จะทำการปรับปรุงป้อมปืนใหม่ให้เกราะส่วนหน้าจากที่หนา 650 มิลลิเมตร เป็น 880 มิลลิเมตร
                                                              M1A1

4. M1A1 รุ่นนี้เริ่มผลิตในปี 1985 โดยรุ่นนี้จะเพื่มความสามารถในการรบในภาวะ นิวเคลียร์ ชีวภาพ เคมี (นชค./NBC) เพิ่มพื้นที่สำหรับเก็บสัมภาระ เกราะใหม่ และเปลี่ยนปืนเป็น M-256  120 มม.

5. M1A1 HA (Heavy Armor) โดยรุ่นเสริมเกราะ DU (ยูเรเนี่ยมหมดอายุ) รุ่นแรกเข้าไป โดยรุ่นที่ได้รับการติด DU รุ่น 2 จะมีชื่อเรียกว่า M1A1 HA+

6. M1A1 HC (Heavy Common) รุ่นนี้จะติดเกราะ DU รุ่น 2 และระบบควบคุมเครื่องยนต์แบบดิจิตอล และอัพเกรดบางส่วนเล็กน้อย

7. M1A1D (Digital) เป็นการอัพเกรดระบบดิจิตอลของ M1A1 HC ให้เทียบเท่ากับ SEP โดยรุ่นนี้ใด้รับการผลิตเพียงแค่ 2 กองพันเท่านั้น

8. M1A1 AIM v.1  เป็นการนำรถถังคันเก่ามาทำการปรับปรุงสภาพให้เหมือนกันรถถังใหม่ และยังมีการเพื่มอุปกรณเข้าไปได้แก่ เซ็นเซอร์อินฟาเรดด้านหน้า และตัวจับเป้าหมาย อุปกรณสือสารระหว่าง พลรถถังและทหารราบ รวมทั้ง FBCB-2 และตัวติดตามบลูฟอร์ดซ รวมถึง กล้องตรวจจับความร้อนสำหรับปืนกลขนาด .50 คาลิเบอร์

9. M1A1 AIM v.2 รุ่นจะมีการปรับปรุงเหมือนกับรุ่น v.1 แต่จะได้รับการติดเกราะ DU รุ่น 3

10. M1A1 FEP การปรับปรุงที่คล้ายกับรุ่น M1A1 AIM v.2 แต่รุ่นนี้จะเป็นของ นาวิกโยธินสหรัฐ


11. M1A1 KVT รุ่นนี้จะทำการดัดแปลงให้คล้ายกับรถถังของ โซเวียด เพื่อไช้ในศูนย์ฝึกระดับชาติ โดยรุ่นนี้มีระบบเลเซอร์และอุปกรณ์ของฮอฟฟ์แมนติดตั้งอยู่

12. M1A1 M เป็นรุ่นสำหรับกองทัพ อิรัก

13. M1A1 SA เป็นรุ่นสำหรับ กองทัพ โมร็อกโก

                                                           M1A2

14. M1A2 รุ่นนี้เริ่มทำการผลิตในปี 1986 และเข้าประจำการในกองทัพสหรัฐในปี 1992 โดยรุ่นนี้ผบ.รถ สามารถทำการยิง 2 เป้าหมายได้โดยไม่ต้องเลือกเป้าหมายตามลำดับ และยังมีการติดตั้งเกราะ DU
รุ่น 2อีกด้วย

15. M1A2 S เป็นรุ่นอัพเกรดของ ซาอุดิอุดิอาระเบีย

16. M1A2 SEP รุ่นนี้จะได้รับการติดเกราะ DU รุ่น 3 เคลื่อบด้วยกราไฟต์

17. M1A2 SEP v.2 รุ่นนี้จะได้รับการปรับปรุงเกราะ โทรศัพท์ทหารราบ และรีโมต์ปืนกล

18. M1A2 SEP v.3 รุ่นนี้จะได้รับการปรับปรุงระบบอิเล็คโทรนิค ระบบ Data Link และเพื่มขีดความสามารถของหน้าจอแสดงพลของรีโมต์ปืนกล โดยต้นแบบคาดว่าจะเริ่มทดสอบในปี 2017
                                                                  M1A3
                                                                    ???

19. M1A3 รุ่นนี้ยังอยู่ในระหว่างการพัฒนาโดยคาดว่าจะออกมาให้เห็นในปี 2020 โดยคาดว่ารุ่น A3 จะมาพร้อมกับปืนหลัก 120 มิลลิเมตรที่น้ำหนักเบาขึ้น เกราะที่น้ำหนักเบาลง ล้อที่มีระบบกันสะเทือน สายพานที่แข็งแรงมากขึ้น อาวุธโจมตีระยะไกลที่มความแม่นยำ กล้องอินฟาเรด ระบบตรวจจับเลเซอร์ โดยในคอมพิวเตอร์จะได้รับการเปลี่ยนสายไฟเป็นลวดสายที่เป็นไฟเบอร์ออฟติกทำให้รถถังเบาถึง2ตัน
                                                                   รถช่วยรบ/อื่นๆ

20. M-1 TTB รุ่นี้เป็น M-1 ที่เปลี่ยนป้อมใหม่ที่มาพร้อมกับระบบบรรจุกระสุนอัตโนมัติ โดยลูกเรือจะอยู่ในแคปซูล ด้านหน้าแบบ Armata ของรัสเซีย

21. CATTB โดยรุ่นนี้ตัวถังจะได้รับการยกระดับจาก M-1 ปกติ โดยจะมีป้อมแบบใหม่ ระบบบรรจุกระสุนอัตดโนมัติ เครื่องยนต์ใหม่ และระบบอื่นๆอีก โดยรุ่นนี้ทำการทดสอบในช่วงปี 1987-1988

22. M-1 Thumper เป็นรุ่นทดลองที่สร้างโดย ล็อกฮีด มาร์ติน โดยมันถูกออกแบบป้อมปืนแบบใหม่ และปืนหลัก XM-291  140 มิลลิเมตร หลังจบสงครามเย็น ก็ถูกยกเลิกโครงการไป

23. M-1 CMV (Grizzly Combat Mobility Vehicle) รถรบทหารช่างที่พัฒนาบนพื้นฐานของ M-1 Abrams

24. M-1 Panther II เป็นรถเก็บกวาดทุ่นระเบิด ข้อมูลอ่านได้ที่นี่เลย M1 Panther II

25. M-1 ABV พาหนะโจมตีฝ่าแนวรบ โดยถูงสร้างขึ้นให้กับ นาวิกโยธินสหรัฐ โดยไช้ตัวรถของ M1A1 โดยถอดปืนหลักออก และแทนที่ด้วยเครื่องยิงจรวด MICLIC และปืนกล M2 HB ขนาด .50 เครื่องยิงลูงระเบิดที่ด้านข้าง และยังได้รับดารติดตั้งเกราะเสริม พลั่วกวาดทุ่นระเบิด สายระเบิดสำหรับกวาดระเบิด และระบบทำเครื่องหมายเส้นทาง

26. M-104 Wolwerine รถถังวางสะพาน ที่พัฒนาบนพื้นฐานของ M-1 Abrams

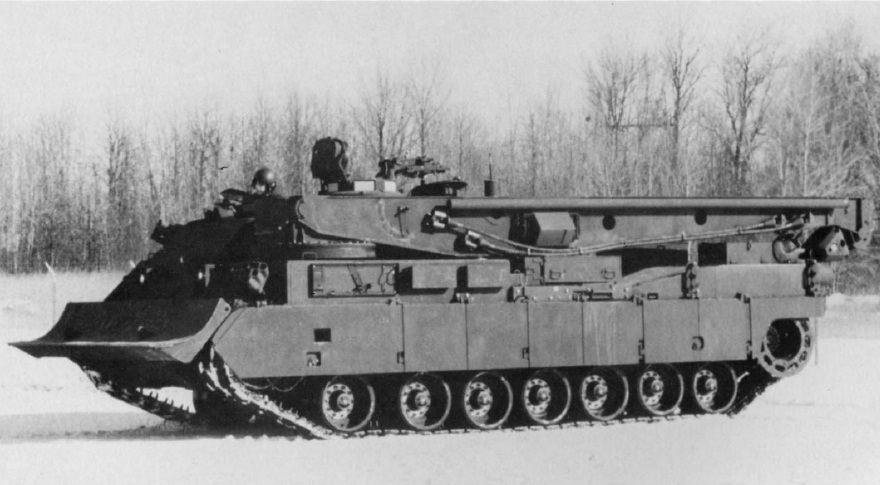

27. M-1 รถกู้ซ่อมยานเกราะ (M-1 ARV) รถกู้ซ่อมที่พัฒนาบนพื้นฐานของ M-1 Abrams ปัจจุบันมีคันต้นแบบเพียงคันเดียวเท่านั้น

by deen 404
>>https://www.facebook.com/weaponwar404/<<

MiG-21

MiG 21เครื่องบินสุดฮิตค่ายคอมมูนิสสมัยสงครามเย็น

ขนาด/น้ำหนัก
กางปีก 7.15 เมตร
ยาว 15.76 เมตร
พื้นที่ปีก 23 ตารางเมตร
น้ำหนักเปล่า 5846 กิโลกรัม
น้ำหนักวิ่งขึ้นปกติ 9070 กิโลกรัม
เครื่องยนต์/ความสามารถ
เครื่องยนต์  เทอร์โบเจ็ตTumansky R-25 ให้แรงขับ 7500 กิโลกรัม เมื่อสันดาปท้าย
ความเร็วสูงสุด 2.1 มัค
เพดานบิน 17800 เมตร
รัศมีทำการ 560 กิโลเมตร ภารกิจสกัดกั้น
ระบบอาวุธ
ปืนใหญ่อากาศลำกล้องคู่ GSH-23 ขนาด 23 มิลลิเมตร 1 กระบอก พร้อมกระสุน 200 นัด
ขีปนาวุธ อากาศ สู่ อากาศ K-13 Atoll นำวิถีด้วยอินฟาเรด จำนวน 2 นัด
ขีปนาวุธ อากาศ สู่ อากาศ Advanced Atoll นำวิถีด้วยเรดาห์ จำนวน 2 นัด
ขีปนาวุธ อากาศ สู่ พื้น S-24 จำนวน 4 นัด
กระเปราะจรวด UV-16-57 บรรจุจรวดขนาด 57 มิลลิเมตร 16 นัด 4 ชุดยิง
ลูกระเบิดขนาด 500 กิโลกรัมและ 250 กิโลกรัม อย่างละ 2 ลูก

T-55M8A2 (T-55AGM)

T-55M8A2 (T-55AGM)
บนโลกนี้มีประเทศหลายประเทศรวมถึงกองกำลังก่อการร้ายทีไช้งานT-55
ซึ่งรถถังT-55นั้นเก่ามากหลายประเทศจึงเลิกไช้แต่สำหรับประเทศที่ไม่มีเงินพอที่จะซื้อรถถังหลักแบบใหม่นี่อาจเป็นตัวเลือกที่ดี

ประเทศ รุ่นอัพเกรดจากยูเครน
พลรถ 3นาย
ขนาด/น้ำหนัก
น้ำหนัก 48 ตัน
ความยาว~6.85 ม.
ความกว้าง ~3.40 ม.
ความสูง~ 2.40 ม.
เครื่องยนต์/ความคล่องแคล่ว
5TDFM 850 แรงม้า
ความเร็ว 30-35 km/h (ทางวิบาก)
ความเร็วปกติ 40-45 km/h (ถนนลาดยาง)
ความเร็วสูงสุด 70 km/h (ถนนลาดยาง)
อาวุธ/เกราะ
ปืนหลักมี2แบบให้เลือก
1.KBM1 125mm.
2.KBM2 120mm.
กระสุนเอาไปได้30นัด อยู่ในออโต้โหลด 18นัด
ปก.ร่วมแกน 1.KT-7.62 2.PKT-7.62
ปก.ต่อสู้อากาศยาน12.7 NSVT (รีโมต์)
เกราะเสริม Nozh ERA โมดูลล่า แผ่นยาง
ระบบอำนวยการบที่เพิ่มมาใหม่
กล้องผบ.PNK-4S
ศูนย์เล็ง1K14ทั้งเช้า/ทั้งมืด(สร้างภาพความร้อนด้วยRTT M)
วิทยุ R-173m
ท่อยิงระเบิดควัน 12ท่อ
เครื่องตรวจจับรังสีและสารเคมี PRKhR-M
เครื่องกรอง/อากาศ FVU filtering-and-ventilating unit.
